總 述
可控硅電力節制器，今朝在產業中已被普遍利用于各類電力裝備中，諸如窯爐、熱處置爐、電氣低溫爐、分解電爐、變更脫硫加熱爐、熱處置爐、熱水爐、蒸汽鍋爐、導熱油爐、高周波機器、電鍍裝備、印染裝備、涂裝裝備、射出機、押出機等，但是因為負載的差別，利用情況的限定，而又有各類差別的節制情勢及各類追加裝備，如相位節制，分派式零電位節制，時候比例可調式零位節制。基于此，本公司研制了P/E系列各類差別節制情勢之電力節制器，以知足各用戶的須要。
1．道理簡介
可控硅電力節制器的根基道理是經由過程節制旌旗燈號輸入，去節制串在主回路中的可控硅（晶閘管）模組，轉變主回路中電壓的導通與關斷，由此到達調理電壓或功率的目標。節制器普通是由節制板加上主機（主回路）構成。
可控硅電力節制器又可分為調壓器和調功器
接納相位節制情勢的可控硅電力節制器可叫做調壓器，因為觸發節制回路接納了公用集成電路器件，較著進步了該調壓器的不變性和靠得住性。具備體積小、分量輕、效力高、壽命長、節制矯捷、調理光滑、三相對稱性好、操縱維修便利等一系列長處。降服了原可控硅調壓器對電網打擊大，利用調理精度差的錯誤謬誤。它能夠便利地調理電壓有用值，可用于電爐溫度節制，燈光調理，非同步電念頭降壓軟啟動和調壓調速等，也可用做調理變壓器一次側電壓，取代效力低下的調壓變壓器。實屬熱控溫或降壓供電裝配中最抱負的裝備。
接納零位節制情勢的可控硅電力調理器可叫做調功器，它對交換電壓的周波停止節制，經由過程節制負載電壓的周波通斷最近節制負載的功率，多用于大慣性的加熱器負載。接納這類節制，即完成了溫度節制，又消弭了相位節制時帶來的高次諧波凈化電網，不過節制精度有所下降。

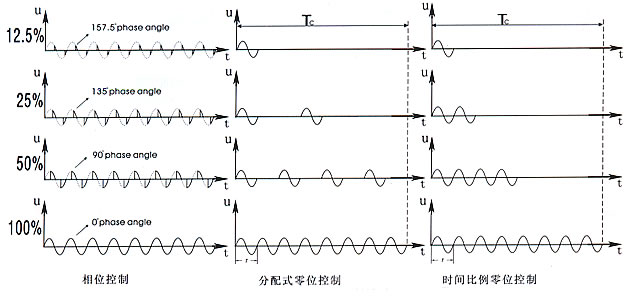

2．節制情勢。綜觀國際外可控硅電力節制器產物，節制情勢不過便是兩種：相位節制和零位節制（分派式零位節制、時候比例零節制）。三者之間的比擬請看以下圖表。
相位節制：感化于每一個交換正弦波，轉變正弦波每一個正半波和負半波的導通角來節制電壓的巨細，進而能夠調理輸入電壓和功率的巨細。
零位節制：在設定的周期Tc內，Tc凡是為一秒，觸發旌旗燈號使主回路接通幾個周波（幾個完整的正弦波），再斷開幾個周波（幾個完整的正弦波），轉變晶閘管在設定周期內的通斷時候比例，以調理負載交換電的均勻功率，便可到達調理負載功率的目標。
按照輸入電壓散布的差別，零位節制又分為分派式零位節制，既在Tc周期內按照輸入百分比均勻散布周波；時候比例零位節制則在Tc周期內按照輸入百分比持續接通幾個周波，而后在Tc周期殘剩的時候內持續關掉幾個周波。
好壞性比擬：
|
節制情勢 |
優 點 |
缺 點 |
|
相位節制 |
1. 節制精度高
2. 任何負載皆可節制
3. 可做各類節制變更 |
1. 節制不妥易構成電
磁攪擾，須加裝各類
防制辦法
2. 用度較高 |
|
時候比例零位節制 |
1. 無電磁攪擾
2. 機關較簡略
3. 用度較低 |
1. 只能節制純陽性負載
2. 負載較易受打擊
3. 節制精度較低 |
|
分派式零位節制 |
1. 無磁攪擾
2. 機關較簡略
3. 用度較低
4. 節制結果比時候比
例零位節制優良 |
1. 只能節制純陽性負載
2. 負載較易受打擊
3. 節制精度較低 |
3.手藝目標
1、節制體例： 主動（儀表P、I、D）節制）/手動
2、輸入電源電壓： 380V、三相、50HZ
3、負載性子和毗連情勢：電阻性Y/△接法
4、調壓規模： 0～380V輸入持續可調
5、最大負載功率： 2000KW（三相）
6、最大負載電流： 3000A（每相）
7、冷卻體例： 風冷或水冷
8、控溫規模及精度： 0～500℃、±1℃
9．節制輸入旌旗燈號： 三相移相脈沖
4．可控硅主動恒溫節制柜任務道理
該節制柜接納智能型CUD3000型PID數字、溫度調理儀、ZK-3可控硅調壓器和大功率可控硅、熱電偶構成測溫、節制、調理回路。熱電偶將電加熱器的溫度值轉換毫安電流旌旗燈號，送給CUD3000型PID數字溫度調理儀，停止縮小、比擬后，CUD3000型PID的數碼管即顯現出丈量的溫度值，同時輸入4-20mA電流，送給ZK-3可控硅電壓調劑器，可控硅電壓調劑器跟著4-20mA電流的變更，主動轉變輸入脈沖的寬度，來節制可控硅輸入電壓的凹凸，到達主動節制電爐介質的溫度。當溫度顯現值遠低于設定值時，CUD3000型PID調理儀輸入20mA 電流，節制ZK-3輸入，使可控硅導通，加熱器加熱。當溫度顯現值高于設定值時，CUD3000型PID調理儀輸入0mA電流， ZK-3無觸發脈沖輸入，使加熱器不加熱。當溫度顯現值靠近設定值時，CUD3000型PID調理儀的輸入電流按P、I、D紀律變更，到達電爐的溫度與須要的功率根基相婚配，構成一條動搖很小的較光滑的升溫曲線，確保本節制柜具備杰出的節制精度和調理特征。還可應用智能PID溫度節制器中的恍惚節制功效與自整定PID體系連系,節制精度可到達±1℃～±0.1℃、
ZK-3可控硅電壓調制器有2種任務體例：即“手動”與“主動”任務體例。當在“手動”任務體例時，CUD3000型PID調理儀的輸入電流對 ZK-3不起感化，這時候調理 ZK-3的“移相調理度盤”，便可轉變輸入電壓的巨細。當在“主動”任務體例時，CUD3000型PID調理儀輸入4-20mA電流，節制 ZK-3的輸入脈沖寬度，來節制可控硅輸入電壓的凹凸，到達主動節制電爐介質的溫度，可控硅主回路用一對電器機能不異的可控硅反向并聯利用，轉變可控硅的導通角，節制輸入電壓的巨細，起交換調壓器的感化。
